产品介绍:铝镁合金管形母线

产品详细


铝镁合金管形母线




   铝合金管母线是母线的主导产品之一,是电力输变电系统中关键的设备(材料)之一,对输变电系统及电力设备的安全,可靠运行起着至关重要的作用。

铝合金管母线的用途:

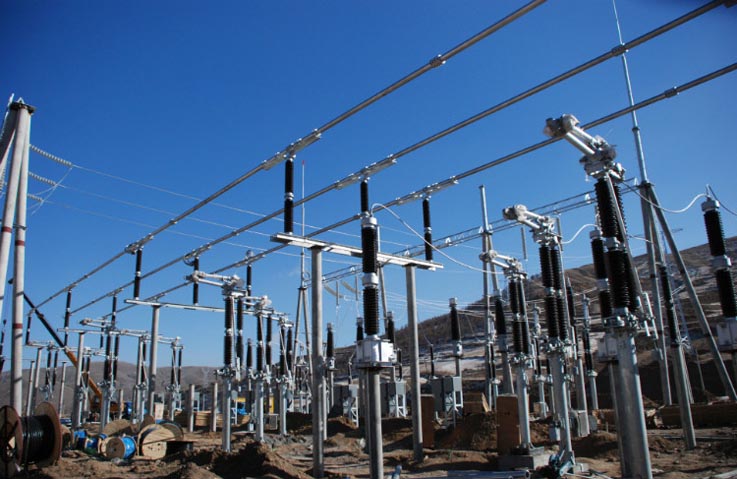

   主要应用在我国电力建设工程中电网输电导线与变电站变压器之间的导体连接、输电线路中的跳线、电力设备中的连接导体以及大电流直流融冰装置中作过流导体,是取代传统的矩形、槽型、棒形母线和软导线的全新导体,是电力输变电系统中关键的设备(材料)之一,对输变电系统及电力设备的安全、可靠运行起着至关重要的作用。

铝合金管母线的性能:
   该系列产品具有独特的材料性质(LDRE稀土铝合金、6Z63耐热铝合金等)、结构形式和加工工艺,拥有3项已授权的实用新型专利、3项申请已通过初审的发明专利、1项申请已受理的实用新型专利,是一种新型节能的母线导电材料,是传统钢芯铝绞线、槽型、矩型铝母线的替代产品。


主要性能体现在:


1)管型导体(母线)采用国内先进的热顶铸造无缝管等一系列的先进工艺,表面光滑,尺寸精度高,抗拉强度大,不易产生放电和变形;
2)产品采用公司自行研发的稀土、耐热铝合金材料(已申报国家发明专利),具有优良的加工、焊接、导电及耐热性能。产品经科技部门组织鉴定,达到国际先进水平(黄冈市科技局黄科鉴字[2009]第1号);
3)对流散热条件好,温升低,损耗小,导电能力强、载流量大(国网武汉高压研究院《试验报告》2008缆字第S13号);
4)耐热性能高,可提高管母线的工作温度(工作温度达到150℃~200℃),导体在高温下具有较高的机械强度,提高输变电系统的安全可靠性(武汉理工大学材料研究与测试中心《检测报告》2008343号);
5)安装占地面积小,组合管母线是软导线占地面积的1/3;
6)抗腐蚀,不易覆冰、抗灾能力强,使用寿命长(国内首次应用在融冰装置中,已申报国家专利);
7)安装方便,外形美观,运行安全、稳定、可靠,便于检修和维护。



铝合金管母线的技术要求:


1)管口的平整,且与轴线垂直。
2)管母线长度偏差为正误差:+15~+25mm
3)管母线允许有不影响外径尺寸的矫直螺旋痕,其深度不超过0.5mm
4)管母线弯曲度:m/L﹤2.0mm
5)管母与其配套的衬管的间距不大于0.5mm并能保证安装需要。
6)母线表面光洁平整,无有裂纹、折皱、夹杂物及变形和扭曲现象。
7)管母材质采用6063G系列,状态:T6.
8)弹性模量值以控制其安装后的扰度值在规定范围内。

    2008年初,我国南方遭遇了50年不遇的特大冰灾,给电力供电系统造成了极大的破坏,为解决输变电线路覆冰问题,电力设计院在供电系统中增加了大电流直流融冰装置,要求与其配套的电气设备必须具备更大的截流能力和更高的耐热性能,为满足电力市场需求,公司研制开发了大电流直流融冰装置中的高强度耐热铝合金管母线及其配套连接金具,经用户使用,产品性能充分满足电力设计及使用要求,得到电力部门的一致好评。高强度耐热铝合金管母线的耐热性能好,在较高的使用温度下(150℃~200℃)具有较高的强度,加热到250℃保温一小时,自然冷却后仍能保持较高的力学性能,抗拉强度仍能维持常温的80%,抗覆冰能力强。
前景:
    铝合金管型导体已逐步得到了电力设计部门的广泛认同并在各电力工程中大量应用。近几年来,仅在220千伏至500千伏输变电工程中,管型导体的应用量每年都以25-30%的速度递增。根据电力的发展趋势,管型导体作为一种全新的载流导体,将以它巨大的特有优势,在线路、电力一次设备、发变电系统等各领域中取代传统的矩形、槽型、棒形母线和软导线,引领电力材料新潮流,展现巨大的发展空间。
